Бойлер косвенного нагрева: принцип работы и правила самостоятельного подключения

Бойлер косвенного нагрева очень популярен среди отечественных потребителейБойлеры косвенного нагрева – это водонагреватели, позволяющие обеспечивать бесперебойную подачу горячей воды в системе частного домовладения. Такой нагреватель воды является очень хорошей альтернативой отопительных двухконтурных котлов.

Зачем нужен бойлер косвенного нагрева

Бойлеры косвенного нагрева должны приобретаться в комплекте с одноконтурными котлами — значит, такой вариант оборудования занимает больше места и стоимость его выше, чем цены стандартного двухконтурного котла. Тем не менее, важным преимуществом является возможность бесперебойной подачи значительного количества горячей воды с неизменными температурными показателями.

Любой способ нагрева проточной воды практически любыми системами сопровождаетсянедостаточной производительностью и непостоянством температуры подаваемой воды. В этом случае будет нужен грамотно разработанный график водопотребления. Принцип работы бойлеров косвенного нагрева несколько иной, что позволяет задействовать одновременно несколько точек использования горячей воды.

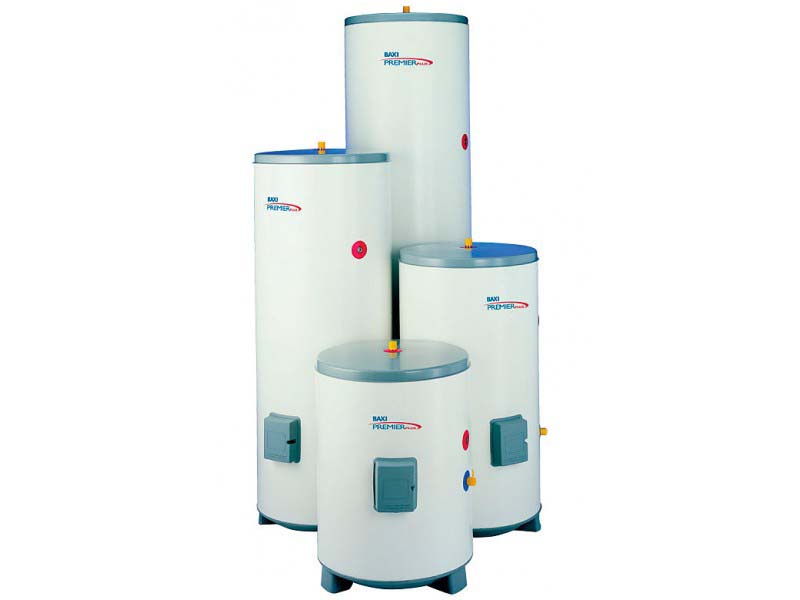

Бойлер косвенного нагрева является очень хорошей альтернативой отопительных двухконтурных котлов

Принцип работы и устройство водонагревателей косвенного нагрева

С технической точки зрения, любые водонагреватели косвенного нагрева являются стандартными теплообменниками, способными аккумулировать определенное количество воды с заданными температурными показателями. Горячая вода может подаваться сразу через несколько точек водопотребления. Простейший агрегат такого типа является утепленной емкостью и имеет змеевик, а также четыре входа-выхода:

  • на подачу горячего теплового носителя;
  • на возврат теплового носителя;
  • на подачу холодного водоснабжения;
  • на выдачу горячей воды.

Автоматизация работы, а также предупреждение аварийности и повышение уровня долговечности осуществляется при помощи дополнительных элементов:

  • температурный датчик на воду;
  • циркуляционный насос;
  • предохранительный клапан;
  • обратный клапан;
  • запорная арматура;
  • катодная защита от коррозийных изменений.

Нагревательное оборудование подключается параллельно разводке на отопление. Результатом подключения к собственному контуру является обеспечение достаточного расхода теплоносителя. Соблюдение схемы подключения снижает температурный разброс в системе отопления при включении бойлера.

Для чего и как монтировать бойлер косвенного назначения (видео)

Виды бойлеров косвенного нагрева

Различия в принципе работы любых моделей косвенных бойлеров практически отсутствуют. Такой тип водонагревательного оборудования в основном имеет отличие по месту крепления:

  • агрегаты для напольного расположения;
  • настенные агрегаты.
Также читайте:  Как выбрать или сделать своими руками козырек над крыльцом дома

Комплекция бойлерного оборудования также позволяет классифицировать водонагревательное оборудование на следующие виды:

  • агрегаты, имеющие спиральный теплообменник в нижней части;
  • водонагревательные устройства, имеющие пару теплообменников.

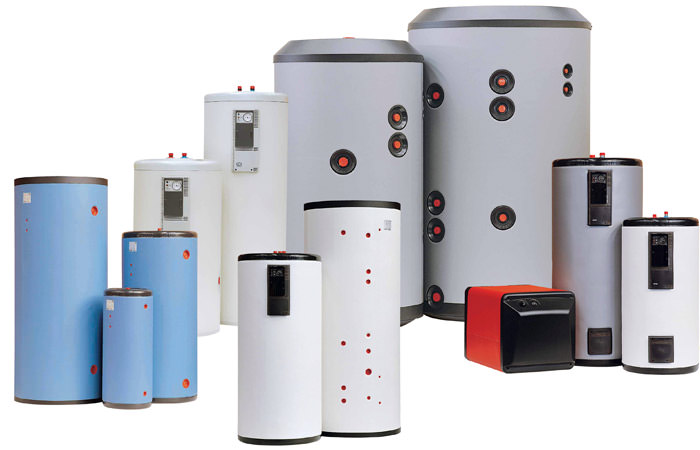

Чтобы приобрести качественный водонагреватель нужно определиться с конфигурацией, а также ознакомиться с основными отличиями

Чтобы приобрести качественный водонагреватель нужно определиться с конфигурацией, а также ознакомиться с основными отличиями. Самым популярным и хорошо зарекомендовавшим себя оборудованием этого типа являются следующие модели:

  • Drazice OKC 160-NTR. Обладает невосприимчивостью к качественным характеристикам теплового носителя, и изготовлен из высококачественного материала, не склонного к коррозийным изменениям. Не предназначен для работы при давлении выше шести атмосфер;
  • Gorenje GV-120. Бюджетная модель для напольного или настенного расположения. Обладает высокопроизводительным трубчатым теплообменником. Возможность верхней подводки отсутствует;
  • Buderus Logalux L-135. Внутренняя часть бака покрыта термостойкой глазурью Duoclean с высокими антикоррозийными показателями. Предназначен для горизонтального монтажа. Стоимость достаточно высокая;
  • Gorenje KGV 300-2/BG. Представлен стальным эмалированным баком, с дополнительной внутренней защитой при помощи магниевого анода, парой трубчатых теплообменников, термометром и защитой от перегрева;
  • VaillantVih CK-70. Отличается привлекательным дизайном, высоким качеством сборки и хорошими современными материалами. К недостаткам можно отнести маленький объём и высокую стоимость;
  • Protherm FE-200 BM. Напольный вариант из нержавеющей стали с эмалированным покрытием. Высокопроизводительный водогрей с отсутствием возможности подключения рециркуляции и ТЭНа;
  • Bosch SO 120-1. Качественное, компактное и интеллектуальное оборудование, рассчитанное на входящее давление до десяти атмосфер. Присутствует возможность нижней подводки. Агрегат прост в монтаже и обслуживании, но имеет единственный выход на воду.

Важно помнить, что необходимо правильно определить требуемый объём, который позволит полностью обеспечить водоснабжение. На семью в три-четыре человека требуется бойлер с объёмом в 100-150 литров.

Как подключить бойлер косвенного назначения (видео)

Схема подключения нагревателя

Как правило, в условиях частного домовладения, используется эффективная гидравлическая система монтажа водогрейного оборудования.

Также читайте:  Выбираем пол для дачи: преимущества и недостатки

Подключение к отопительной системе

Обвязка и подключение к водопроводной системе осуществляется в соответствии со следующими правилами:

  • холодная вода подаётся в нижнюю часть бака;
  • выход горячей воды обеспечивается в верхней части бака;
  • в центральной части располагается точка рециркуляции.

При подключении контура движение теплоносителя должно осуществляться по направлению сверху вниз, что позволяет обеспечить наиболее высокий КПД.

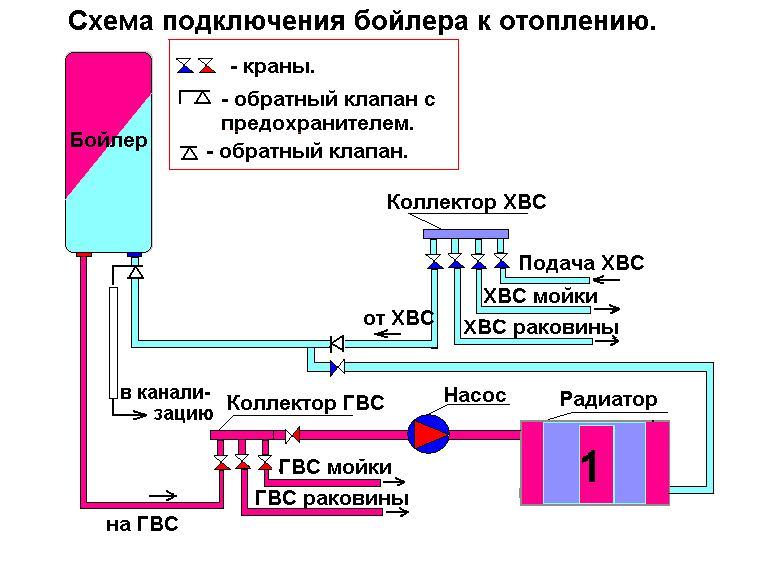

При подключении контура движение теплоносителя должно осуществляться по направлению сверху вниз, что позволяет обеспечить наиболее высокий КПД

Подключение трёхходовым клапаном

Технология такого подключения представлена отопительным контуром и нагревательным контуром на горячее водоснабжение. Трехходовой клапан обеспечивает равномерное распределение теплового носителя между этими контурами.

Автоматическое управление осуществляется посредством термостата, который при остывании воды переключает клапан, в результате чего вода из отопительного контура поступает в контур водонагревателя. При достижении необходимых температурных показателей клапан переключается термостатом в обратное положение, и тепловой носитель перенаправляется в отопительные радиаторы.

Подключение двухнасосной системы

Такой вариант предполагает перемещение потоков теплового носителя по разным магистралям посредством циркуляционного насоса. При параллельном подключении работа насосного оборудования контролируется температурным датчиком.

После насосов монтируются обратные клапаны. При включении линии горячего водоснабжения происходит отключение отопительного контура. Если монтируется сложная отопительная система на два котла, но работа отопления и горячего водоснабжения будет бесперебойной.

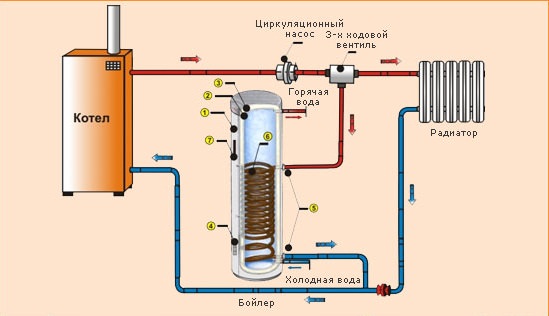

Технология подключения трёхходового клапана представлена отопительным контуром и нагревательным контуром на горячее водоснабжение

Подключение с гидравлической стрелкой

Гидравлический распределитель и стрелка позволяют уравновешивать потоки теплоносителя в многоконтурных системах с циркуляционными насосами. Совместное функционирование гидравлического коллектора и модуля помогает минимизировать перепады давления, но самостоятельно выполнить такое подключение достаточно сложно.

Также читайте:  Индивидуальный стиль помещения: трафареты для декора своими руками

Подключение с рециркуляцией

Такой вариант актуален при наличии в системе водяного сушителя для полотенца. К такой рециркуляционной петле могут быть подключены все потребители, а горячая вода постоянно перегоняется по кругу при помощи насоса. При подключении рециркуляции увеличивается расход на нагрев теплоносителя.

Особое внимание нужно уделить монтажу дополнительных узлов и элементов, которые должны быть представлены обратным и предохранительным клапанами, а также автоматическим воздухоотводчиком и расширительным бачком. Можно устанавливать модели, не имеющие входа на рециркуляционный контур, подключая их с использованием стандартных тройников.

При подключении рециркуляции увеличивается расход на нагрев теплоносителя

Возможные ошибки при подключении оборудования

Несмотря на то, что в большинстве случаев самостоятельное выполнение монтажа и подключения косвенных бойлеров не вызывает сложностей, даже незначительное отклонение от технологии установки может негативно сказаться на работоспособности всей системы. Основные ошибки, допускаемые при осуществлении работ по установке своими руками следующие:

  • неправильный выбор места под установку водонагревателя. Косвенный бойлер должен быть расположен максимально близко к отопительному котлу;
  • неправильное выполнение подсоединения насосного оборудования. Осевая часть двигателя должна обязательно располагаться в горизонтальном положении, что позволит снизить процент износа подшипника;
  • отсутствие контроля защиты насосного оборудования. Необходимо предотвращать попадание грязи и мусора в агрегат, а также систематически осуществлять проверку сетчатых фильтров.

Кроме всего прочего, при последовательном подключении входа и выхода теплового носителя удаётся получить максимально высокий КПД нагревательного оборудования. Оптимальные показатели нагрева воды и отопления могут быть достигнуты, если теплоноситель поступает в бойлер косвенного нагрева сверху, и выходит в нижней части.

Как подключить бойлер (видео)

Несмотря на относительно высокую стоимость и необходимость выделения под монтаж достаточного количества пространства, косвенные бойлеры характеризуются широкими возможностями и имеют большое количество очевидных преимуществ, благодаря которым стали очень популярны у отечественных потребителей.
