Как сделать бетономешалку своими руками

Как сделать бетономешалкуЗанимаясь строительством собственного загородного дома или обустраивая небольшое дачное строение, домовладельцы неизменно сталкиваются с необходимостью приготовления большого количества бетона. Вручную выполнить данную работу затруднительно, а заказ товарного бетона со специализированных заводов приводит к существенному увеличению стоимости строительства. Решить данную проблему можно путем изготовления своими руками бетономешалки, сделать которую не составит особого труда. Благодаря простоте конструкции, такая бетономешалка может быть изготовлена каждым дачником и владельцем частного дома.

Популярные разновидности бетономешалок

Простейшее оборудование представляет собой барабан, который в движении приводится от ручного привода или подключенного электромотора. Внутрь барабана засыпается цемент, песок, гравий или любой другой наполнитель, заливается вода, после чего за счет вращения барабана происходит перемешивание раствора. Вам лишь потребуется качественная схема выполнения такого оборудования. Изготовить бетономешалку своими руками, чертежи бесплатно к которой можно найти в интернете, не составит труда.

На сегодняшний день наибольшее распространение получили следующие типы бетономешалок:

  • · Гравитационные.
  • · Механические.
  • · Вибрационные.
  • · Комбинированные.

Поговорим поподробнее о каждом из таких типов оборудования.

Механизмы гравитационного типа

Как сделать бетономешалкуБетономешалки гравитационного типа — это самая простая конструкция, поэтому если вы планируете изготовить ее самостоятельно, то можем порекомендовать в первую очередь использовать именно такой принцип работы. В то же время вы должны понимать, что бетономешалки гравитационного типа не справятся с большим объемом приготовления бетонной смеси, да и качество раствора может быть несколько ниже, нежели при применении вибрационных и механических установок.

Раствор в такой бетономешалке смешивается за счёт действия гравитации, когда под собственной тяжестью бетон будет перемешивается, что и обеспечивает необходимую однородность смеси. Выполнить подобную конструкцию своими руками не составит труда, при этом расходы будут минимальными.

В качестве емкости можно использовать бидон из-под молока или старую ненужную металлическую бочку. Такую бочку или металлический бидон следует установить на выполненном при помощи сварки металлокаркасе. Ось вращения закрепляется внутри или снаружи ёмкости, а привод выполняется при помощи небольших шестерёнок и прочной ручки. Внутри емкости можно приварить или закрепить небольшие лопасти, что улучшит размешивание раствора. Останется лишь выполнить небольшие металлические ножки, которые привариваются к несущему каркасу.

Также читайте:  Водоснабжение дачи: виды, характеристики, устройство своими руками

Механические или принудительные

В установках этого типа смешивание компонентов выполняется в неподвижной ёмкости, внутри которой находится вал с лопастями. Этот вал подключается к механическому приводу, расположенному снаружи ёмкости. Из преимуществ механических бетономешалок отметим их великолепную эффективность, отличное качество приготовленного раствора и простоту конструкции.

Установки вибрационного типа

Как делать бетономешалкуТакие бетономешалки применяются преимущественно в промышленном строительстве, поэтому выбирать данный тип конструкции для его использования при возведении дачного домика или загородного коттеджа мы бы не рекомендовали. Такое оборудование использует мощные вибраторы, находящиеся внутри емкости. В центрифугу засыпается рабочий раствор, заливается вода, после чего за счет длительного воздействия вибрации смесь уплотняется, становится равномерной и пригодной для использования в строительстве.

Бетономешалки комбинированного типа

Такое оборудование сочетает преимущества установок гравитационного и механического типа. Внутри емкости в комбинированных бетономешалках закреплены рабочие лопатки, размер и конфигурация которых продумана конструкторами. При вращении центрифуги используемые лопасти перемещаются под тяжестью раствора, обеспечивая качественное перемешивание смеси.

Из преимуществ установок комбинированного типа можем отметить следующее:

  • Отсутствие ограничений на состав приготавливаемого раствора.
  • Установки отличаются надежностью в эксплуатации и легкостью в обслуживании.
  • Минимальный износ деталей.
  • Отличная производительность и великолепное качество приготовленного раствора.

Если говорить об особенностях изготовления таких бетономешалок комбинированного типа отметим лишь необходимость строго следовать имеющимся на руках схемам выполнения таких устройств. Вам нужно будет делать внутренние лопасти в точности с имеющейся документацией, что и позволит обеспечить производительность подобного оборудования и отличное качество приготовленной бетонной смеси.

Изготавливаем растворомешалку своими руками

Выполнение подобного оборудования не отличается сложностью, поэтому при наличии у вас начальных навыков работы со сварочными аппаратами справиться с изготовлением такого оборудования сможет каждый из нас.

Самостоятельно выполненные бетономешалки имеют три основных составляющих:

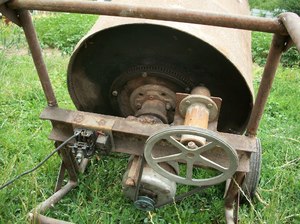

  • Из каких материалов создать бетономешалкуЁмкость, где происходит перемешивание раствора.
  • Несущая рама, на которой закрепляется смесительная бадья, ручной или электрический привод, различные элементы управления.
  • Привод — это механизм, который отвечает за вращение емкости с раствором. Может использоваться как электрический привод с небольшим мотором, так и ручные устройства, где с помощью редуктора и ремня вращение от ручки передаётся ёмкости с раствором.

Делаем смесительную бадью

Бетономешалка своими руками.Для выполнения такой смесительной емкости можно использовать металлический бидон от молока или же старую бочку вместимостью в 200 литров. Самый простой способ изготовления такой смесительной бадьи — это использовать металлическую бочку или бак, которая очищается от ржавчины и окрашивается соответствующей защитной краской.

Также читайте:  Козырек над крыльцом своими руками

В то же время отметим, что классическая форма металлической бочки и бадьи не слишком подходит для изготовления емкости к бетономешалке. Дело в том, что такая цилиндрическая форма приводит к тому, что по углам около дна остается большое количество неразмешанного раствора, а сверху приготовленная смесь будет жидкой, что приводит к ее выплескиванию наружу.

Используемой емкости следует придать характерную грушевидную форму с плавным переходом от дна к стенкам бочки. Сверху выполняются треугольные вырезы, а лепестки от вырезов завариваются таким образом, чтобы получилось равномерное сужение. Подобная форма смесительной емкости обеспечит качественное равномерное перемешивание раствора, что и гарантирует необходимую консистенцию приготовленного бетонного раствора.

Рама бетономешалки

Самодельная конструкция бетономешалкиРама бетономешалки — это несущая конструкция, к которой крепится смесительная емкость, привод и колесики для упрощенного перемещения всей конструкции. Проще всего выполнить неподвижную стационарную раму, которую изготавливают из сварного уголка. Можем порекомендовать вам обратить внимание на схему изготовления рамы с шарнирным соединением, в которой бадья может принимать два положения: одно рабочее и второе с наклоном вниз для выгрузки раствора. При необходимости можно использование основу мангала для изготовления прочной рамы.

Можно с легкостью выполнить несущую раму для бетономешалки из профилированных и обрезанных труб с использованием обрезков листового металла. Вам потребуется лишь использовать сварочный аппарат, что обеспечит качественное и максимально прочное соединение всех металлических элементов несущей рамы.

Выбираем привод

Особенности изготовления бетономешалкиПривод выполненной своими руками бетономешалки проще всего сделать из электродвигателя и редуктора. Необходимо правильно рассчитать мощность мотора, которую выбирают в зависимости от имеющегося объёма смесительного бака. На каждые 20 Ватт мощности электромотора должен приходиться один литр приготавливаемого раствора. Поэтому, если вы используете емкость в 50 литров, то мощность электродвигателя должна быть не меньше 1 кВт. Соответственно, при выполнении бетономешалки вам необходимо выбирать объём ёмкости, отталкиваясь от имеющейся у вас мощности электромотора.

Следует грамотно подобрать блок редуктора, с помощью которого вращение будет передаваться от электромотора на рабочую емкость. Миксер должен вращаться с частотой 30−50 оборотов в минуту. Соответственно, следует правильно выбирать скорость вращения электромотора и используемый блок редуктора. Отлично, если в нём имеется возможность регулировки оборотов, что позволит обеспечить максимальное качество приготовление бетонной смеси.

Также читайте:  Инструкция и оптимальные варианты самостоятельного изготовления дачных умывальников

В том случае, если подыскать уже готовый редуктор не представляется возможным, выполнить его можно из элементов от старого велосипеда или же привода стиральной машины. В последнем случае вращение передается через шкивы и шестеренки при помощи ременных передач. Правильно отрегулировав привод, а, соответственно, и вращение смесительной емкости, можно будет обеспечить беспроблемность эксплуатации такого оборудования.

Бетономешалка из стиральной машины

Изготовить компактную, простую в использовании и надежную бетономешалку своими руками можно из двигателя от стиральной машины и металлической бочки.

Для этой работы вам потребуются:

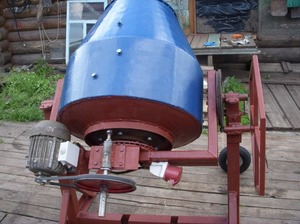

  • Принцип работы бетономешалкиПрофилированные трубы для выполнения рамы.
  • Колесики от ненужной садовой тележки.
  • Два шкива с диаметром 60 и 30 миллиметров от стиральной машины.
  • Шестерня и маховик от стартера Москвича или Жигули.
  • Двигатель стиральной машины с мощностью 180 Вт.
  • Стальная бочка на 150−200 литров.

Все используемые металлические элементы следует зачистить от ржавчины, обработать преобразователем и покрыть грунтом.

Раму сваривают из швеллера и труб. Дополнительно следует усилить раму металлическими пластинами.

К раме при помощи сварки крепят колеса от тележки.

Из труб сваривается ложемент для установки металлической бочки.

К раме приваривают штифт, на который устанавливают маленькую и большую шестерню.

Далее устанавливают электромотор от стиральной машины, при этом подвесить его необходимо таким образом, чтобы ременные передачи от шестерни находились с приводом на одном уровне.

Шестерни соединяют с приводом ременной передачей.

Изготовление бетономешалки своими рукамиОсталось лишь спрофилировать бочку, выполнив узкую горловину, и в последующем ёмкость насаживают на металлические шестерни.

Необходимо подключить кабель через пускатель с кнопкой к электромотору и проверить работоспособность выполненной своими руками бетономешалки.

Особенностью такого растворосмесителя, выполненного из старой стиральной машины, является его небольшая мощность, соответственно за один раз следует готовить не более 10−15 литров раствора.

Заключение

Изготовить в домашних условиях эффективную и довольно простую в использовании бетономешалку не составит особого труда. Необходимо лишь позаботиться о наличии качественной схемы, которую вы можете скачать в интернете, а также правильно рассчитать мощность используемого двигателя, объём смесительной бадьи и конструкцию привода, что позволит обеспечить отличное качество готового раствора, приготовленного в такой самостоятельно выполненной бетономешалке.
