Мангал своими руками: изготовление по чертежу

Как сделать мангалНа даче просто необходима такая вещь, как мангал. Вокруг него, можно сказать, и вращается вся затея об отдыхе с друзьями и родственниками. Те, у кого нет настоящего мангала, прибегают к методам по изготовлению его заменителей и делают самодельные конструкции. Самый простой способ смастерить жаровню — сделать кладку из кирпичей в форме прямоугольника. Особые умельцы могут сварить шашлычницу из металла самостоятельно, имея при этом базовые знания по его изготовлению и сборке, т. е. размеры мангала для шашлыка, чертёж. Об этом и пойдёт речь.

Разновидности устройств для барбекю

Мангалы бывают двух основных типов:

  • Как правильно делать мангалМобильные. Достоинством таких изделий является возможность их перевозить. Их берут с собой на пикник, рыбалку, в поход. Некоторые модификации такого типа шашлычниц могут легко поместиться в рюкзак или сумку. Преимуществом является быстрая сборка без использования сварки. Минус их состоит в недолговечности материала, из которого они сделаны. Как правило, это облегчённый и тонкий металл, который со временем под воздействием жара деформируется, так как при высоких температурах он становится податливым как пластилин.
  • Стационарные. Служат дольше и деформируются реже ввиду основательности их конструкций. Такие типы мангалов иногда оснащаются колесиками для передвижения по участку. Для украшения изделий дополнительно могут использоваться элементы дизайна и декора. Они изготавливаются из прочных материалов и могут оснащаться дополнительными элементами для облегчения работ по приготовлению еды. К примеру, это может быть железная столешница, в которую встроена жаровня, а рядом может находиться решётка на тех же самых углях для варки чего-нибудь, у основания можно сделать железную полку для дров, подставку для шампуров и т. д.

Кроме того, шашлычницы подразделяются на следующие категории:

  • Как выбрать материалыЭлектрические модели для барбекю отличаются оборудованным на них автоматическим передвижением и проворотом шампуров, что обеспечивает равномерное пропаривание мяса и исключение подгорания его в некоторых местах. Источником жара могут выступать как спиральные элементы, так и горячие угли дров.
  • Стандартная модель состоит из железного корпуса в форме прямоугольника и четырёх ножек, которые имеют среднюю высоту. На боковых стенках корпуса у него проделаны отверстия для поддержания горения углей. Отличается относительно небольшим весом, если сделан из железа, и простотой в изготовлении. Недостатки стандартных устройств для барбекю: мангал быстро остывает, низкое расположение.
Поделки своими руками из ненужных вещей

Материал для изготовления мангала

Наиболее популярный вид изделий в плане использования материала в его изготовлении — это металлический мангал. Сейчас на рынке представлено большое количество видов, сделанных из железа. Этот металл наиболее популярен по следующим причинам:

  • его легко чистить от нагара;
  • легко поддаётся сварке;
  • относительно небольшой вес;
  • высокие показатели удержания температуры.

Из чего собрать мангалКонечно, мангал можно купить почти в любом магазине или же заказать по интернету, но это не сравнится с самодельным мангалом, с процессом изготовления его своими руками. В этом случае для вас открываются широкие возможности для творчества, и ему будет где найти выход, когда вы займётесь изготовлением собственного варианта в зависимости от ваших целей, вкусов и предпочтений. Для кого-то будет достаточно простенького мангала, а кому-то захочется украсить его декоративными элементами или же придумать для его конструкции оригинальную идею.

Сварить изделие из железа и с правильно составленным планом при желании сможет каждый. Если отсутствуют условия для сварки металла, то стоит запастись крепёжными болтами и электродрелью со свёрлами по металлу для стыковки стенок корпуса будущего изделия.

Изготовление мангала своими руками

Кирпичный мангалСтандартный вид изделия очень прост в конструкции. Вам нужны металлические листы. Толщина их будет зависеть от предназначения будущего мангала. Толстый лист железа прослужит вам дольше, но будет иметь больший вес. Поэтому если вы планируете постоянно брать его с собой в походы, то ориентируетесь на толщину где-то около 2 мм.

Для ножек можно использовать железные прутья. Если предполагается использование мангала на твёрдых поверхностях, таких как асфальт или брусчатка, то можно создать широкую основу на концах ножек для большей устойчивости. Но лучше подобрать промежуточный диаметр ножек, который будет достаточно устойчив на асфальте и без проблем втыкаться в землю.

Здесь важно соблюсти равную высоту ножек и устанавливать их так, чтобы они приняли вертикальный вид, в противном случае мангал будет заваливаться и перекашиваться, что создаст неудобства. Как правило, для такого мангала не рекомендуется делать длинные ножки, поскольку есть вероятность того, что он упадёт. Глубина мангала в среднем составит от 13 до 15 см.

Как сделать топиарий из фруктов

Важно проделать на боковых стенках корпуса сквозные отверстия диаметром с указательный палец, отступив четыре сантиметра от дна с промежутком 4 см. Это обеспечит доступ кислорода для горящих дров и не даст погаснуть раскалившимся углям. Для фиксации шампуров на корпусе можно сделать углубления в виде желобов.

Кроме того, можно изготовить облегчённый стандартный мангал, взяв опоры для него, несколько уголков, крепёжные болты и непосредственно метал для корпуса. Его без труда можно брать в поход.

Здесь представлена неразборная модель, и для того, чтобы сделать такое изделие, вам потребуется:

  • болгарка с диском по металлу;
  • уголки стоек;
  • сварочный аппарат;
  • пластины из стали;
  • арматура.

Размер металлических изделий

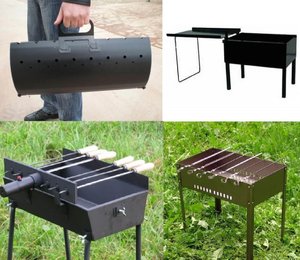

Ручной и переносной мангалНепосредственно перед тем, как начать выполнение работы, вам нужно составить чертёж. В нём должны быть указаны все размеры деталей конструкции, расположения отверстий как для вентиляции, так и для шампуров.

Высота бортиков — это постоянная величина. Она равна 15 см, это значение установлено как оптимальное для жарки мяса. При высоте стенок корпуса выше 15 см жар будет недостаточным для приготовления мяса и потребуется больше топлива; если высота будет меньше 13 см, то мясо будет жариться на огне и, как следствие, подгорать. Длина мангала будет колебаться в зависимости от того, сколько вы будете жарить шампуров в одно и то же время.

При жарке шашлыка расстояние между палками должно быть 8 см. Высота ножек тоже подбирается по-разному. У переносных видов она небольшая, а вот стационарныеустанавливаются повыше. Толщина металла для переносного гриля — 2 мм, а для непереносных видов мангала — 3 мм и более. Для предотвращения износа дна на него можно постелить дополнительный лист металла.

Пошаговая инструкция по сборке

В сборно-разборной модели понадобятся уголки, стальной лист, сварка, болгарка, дрель, четыре опоры, дно, крепёжные болты. Этапы сборки:

  1. Мобильный мангал.На металле отмечается предполагаемое дно изделия и сразу рассчитывается высота стенок. Разметка должна быть в форме квадрата.
  2. По намеченным линиям вырезается заготовка.
  3. После этого края загибаются и привариваются на месте стыков. В этот же момент проделывают перфорационные отверстия.
  4. Прорезаются углубления на длинных стенках для фиксирования шампуров.
  5. Ножки-уголки привариваются к каждому углу корпуса мангала.
Подвесное кресло: разновидности и изготовление своими руками

В изготовлении сборных типов не нужна сварка. Вам потребуются уголки, ножовка по металлу, болты и гайки, стальные листы, дрель и свёрла. Порядок действий такой же. Делаете чертёж и вырезаете заготовку для будущей конструкции. Боковые стенки и дно будут соединены при помощи болтов. Стенки изделия стыкуются и фиксируются болтами и гайками.

На ножки надо нанести резьбу, чтобы в последующем притянуть их гайками к основанию, либо можно использовать уголки. В этом случае следует предварительно сделать отверстия на перегородках в месте будущей стыковки ножек с корпусом. Чтобы укрепить конструкцию, рекомендуется стянуть ее стенки продольными прутьями, ближе к основанию.

Дополнительные атрибуты

Для мангалов основательных конструкций характерно наличие дополнительных элементов. В них оборудуются различные отсеки: для казанов, шампуров, топлива. Бывает, что на них устанавливается дымоход. На некотором расстоянии от дна может устанавливаться дополнительная металлическая решётка для уменьшения интенсивности огня. Чтобы придать всей конструкции мобильность, на дно монтируются колёса, а на корпус мангала — ручки.

Альтернативные виды

Помимо вышеописанного способа, для изготовления самодельного мангала можно воспользоваться другими подручными средствами:

  • Как собирать мангалыНеплохой вариант можно слепить из несгнившей бочки, в ней можно готовить и барбекю. Надо вырезать стенку бочки, ориентируясь на предварительно сделанную разметку. Она в будущем будет служить крышкой изделия. При этом торцы не надо трогать и к ним следует приделать опоры, из уголков или прутьев. На крышку нужно приварить ручку. Фиксация для шампуров изготавливается из уголков и крепится внутрь бочки.
  • Две бочки — один мангал. Одна из бочек будет служить одновременно и опорой, и местом, где будут разжигаться дрова. У второй бочки вырезается одна стенка и делается крышка посредством крепления к ней навесов. Внутрь можно поместить решётки-гриль.
  • Мангал из старого автомобиля. Оригинальным решением будет изготовление шашлычницы из старого кузова автомобиля. Он будет нести чисто декоративную функцию без выполнения своего прямого назначения. Вам лишь нужно на бывшее местонахождение двигателя автомобиля установить все необходимое для жарки шашлыка. Для эффектности капот лучше не демонтировать и оставить открытым, поставив в случае необходимости опоры.
  • Изделие из системного блока компьютера. Уже ненужный корпус компьютера легко можно превратить в импровизированный мангал, отрезав две боковые его стенки и крышку, оставив лишь дно и два бортика. Для шампуров сделайте отверстия на верхней части стенок.
Осенний топиарий из шишек и других природных материалов

Очень красиво смотрятся кованые изделия, украшенные различными узорами и фигурами. Такие типы изделий обязательно оборудуют дополнительными полками, отсеками для дров, колёсами и подставками.

Защита мангала от коррозии

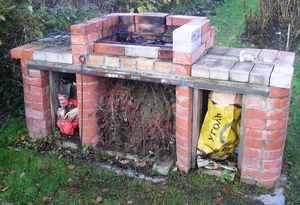

Барбекю для дачиЧтобы ваше изделие меньше подвергалось разрушительному действию жара, его нужно покрывать специальными составами, которые обладают повышенной стойкостью к высокой температуре.

Для защиты металла широко применяется воронение. Поверхность обрабатываемого материала обезжиривается. Элементы средства должны выдержаться в едком натре около тридцати минут. Пропорция к воде составит 1:20. Температура обработки — 140 градусов.

Лучше всего выбирать нержавейку вместо обычного листа металла: это предотвратит коррозию и увеличит срок службы шашлычницы. Если хотите, чтобы оборудование для пикника прослужило вам не одно десятилетие, выбирайте достаточную толщину стенок мангала. Наиболее эффективные показатели толщины стенок в плане износостойкости составляют не меньше 6 мм.

Для того чтобы конструкция получилась качественной, необходимо соблюсти условия:

  • точно производить размеры будущей конструкции;
  • во время обработки деталь к столу следует крепить с помощью струбцины.

При изготовлении изделия соблюдайте все правила техники безопасности: надевайте защитные очки, перчатки и костюм. Когда предполагается сварка конструкции, это тем более необходимо, так как излучение от неё без использования специального костюма может спровоцировать различные заболевания.
