Особенности обустройства абиссинского колодца своими руками

Вода определяет комфорт, поэтому она необходима каждому человеку. Для подключения центрального водоснабжения достаточно договориться с водоснабжающей организацией. Но, что если ее нет? Нам помогут различные устройства, позволяющие выкачивать воду из земли. Одно из них — абиссинский колодец. Это недорогой и простой в изготовлении механизм для добычи воды с глубины 8−10 м.

Абиссинская скважина

Конструкция устройства придумана на севере Африки, где сухие и сыпучие пески мешали постройке обычных колодцев. Стены их быстро осыпались, а вода загрязнялась.

Абиссинский колодец гениален в своей простоте. При глубине шахты обычного колодца ее сечение очень узкое. По сути это скважина с ручным насосом для качки воды.

Небольшие размеры позволяют установить его на любом месте, будь то в подвале дома или во дворе. Если его разместить в отапливаемом помещении, то вода не промерзнет даже зимой.

Как всякий источник водоснабжения, абиссинский колодец строится с учетом санитарных норм.

Сначала избавимся от источников загрязнения:

• выгребных ям,
• мусорки,
• канавы.

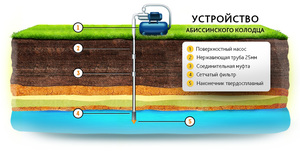

Комплект оборудования

Основой колодцу послужат стальные трубы с дюймовым сечением. Между собой они фиксируются резьбовым соединением с небольшим шагом.

В дополнение на участки с резьбой надевают муфту чуть большего сечения, чем труба.

Важным элементом буровой колонны является игла. Ее используют как для пробивания грунта, так и в качестве фильтра, очищая воду от загрязнений.

Самостоятельное изготовление иглы и бурение скважины

В стальной трубе с сечением, как у буровой колонки, сверлятся отверстия до 5 мм в диаметре. Для сохранения целостности корпуса их делают в шахматном порядке.

Вдоль трубы находятся опорные стержни, изготовленные из стальной проволоки. Это сделано для создания проема между трубой и внешней обмоткой.

Сверху стержней закручиваем проволоку V-образной формы. Такой узел создает внешний фильтр. Вся конструкция — обмотанная проволока, опорные стержни и корпус трубы — фиксируется сваркой.

Игольчатый наконечник устанавливается к торцу трубы. Для того чтобы фильтр не разрушался во время движения через грунт, необходимо сделать его внешний диаметр немного больше, чем сечение фильтра.

Ударное бурение

1. На нужном нам месте бурим шурф глубиной 1.5−2 м. Для этого можно использовать ручной бур. Шурф нужен для устойчивости буровой колонны.
2. Над шурфом ставим треногу, которая делается из металлического уголка или деревянных жердей.
3. Монтируем крюк вверху треноги. На нее подвешивается блок или лебедка.
4. Суть ударного бурения — в последовательных повторах ударов бабкой (металлическим предметом, имеющим плоский торец и обладающим большим весом), по подбабке (цилиндровой конструкции вверху буровой колонны). В процессе погружения буровой колонны на нее муфтами присоединяют дополнительные колена.
5. Во время продвижения через различные слои грунта методы бурения можно изменять. К примеру, возьмите винтовой бур, бур-ложку. Необходимо целиком извлекать буровую колонну и менять острие бура.

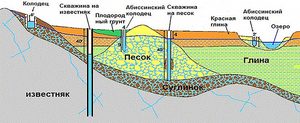

6. Продолжаем бурить до глиняного слоя, который находится под водоносным песчаным слоем. Расположение бура в водоносном слое определяется тем, как труба поглощает воду. Вода, залитая в трубу, будет уходить в водоносном слое.
7. После того как вы попали в нужное место, колодец следует раскачать. Подсоедините к оголовку скважины насос и пустите на глубину воду под давлением. Это смоет водоносные слои и создаст в области иглы полость, заполненную водой. Рекомендуется проводить такую раскачку раз в несколько лет.

Обустройство колодца

После завершения бурения скважины колодец выглядит как труба, выходящая из земли. Для её преобразования в полноценный источник водоснабжения надо сделать следующее.

• Засыпьте щебенкой пространство вокруг трубы.
• Поверх щебенки сделаем отмосток — площадку из бетона, которая располагается немного выше уровня грунта. Это позволит защитить трубу от воздействий извне и не даст попасть влаге к водозабору.
• Для подъема воды можно использовать обычный ручной насос, установленный на оголовке трубы.
• Так как глубина источника водоснабжения невелика, то добыча воды осуществляется поверхностным насосом. Его входной патрубок опускается в трубу, пока не достигнет уровня воды. На конец входного шланга насоса следует установить фильтрующую сетку.

Альтернативным вариантом будет использование погружного насоса, но он обойдётся дороже. Это узкоспециализированное устройство, используемое при добыче воды из больших глубин.

Обустройство абиссинского колодца для круглогодичной работы

Для постоянного проживания на даче или в загородном доме стоит подумать о работе колодца круглый год. Чтобы зимой вода не промерзла, насос следует размещать в помещении с температурой выше нуля или в кессоне. Кессон бывает углубленным ниже уровня промерзания или в качестве готового строения из пластика или железа. Напоминает бочонок, углубленный в землю.

Кессон можно уплотнить дополнительным слоем из материалов, который невосприимчив к грунту. Трубопровод утепляется как пассивным слоем, так и с помощью активного отопления типа греющего кабеля.
